氣相色譜儀基礎知識(六、檢定)

文章來源: 深圳市中測計量檢測技術有限公司人氣:4245發表時間:2017-11-08 16:19:28

氣相色譜儀基礎知識(六、檢定)

歡迎點擊上方藍色字“中測計量檢測”關注本公眾號,長期免費訂閱儀器知識、校準技術、檢測技術等文章。

氣相色譜儀基礎知識
          (六)檢定

依據:JJG 700—1999

適用于新制造、使用中和修理后的以熱導(TCD)、火焰離子化(FID)、火焰光度(FPD)、電子俘獲(ECD)、氮磷(NPD)為檢測器的實驗室通用氣相色譜儀的檢定。氬離子化、氦離子化檢測器可參照火焰離子化檢測器的檢定條件進行測試。

一、技術要求


二、校準條件

1、 檢定環境

環境溫度:5℃~35℃

環境相對濕度:20%~80%

室內不得存放與實驗無關的易燃、易爆和強腐蝕性的物質,無強烈的機械振動和電磁干擾。

2、儀器安裝要求

儀器應平穩而牢固地安置在工作臺上,電纜線的接插件緊密配合,接地良好。

氣體管路應使用不銹鋼管、銅管、聚四氟乙烯管、尼龍管,禁止使用一般的橡皮管。

3、檢定設備

秒表:分度值<0.03s。

注射器:滿量程10ul,需校準,校準方法見附錄A

空盒氣壓表:測量范圍800hPa~1,060hPa,測量不確定度≤2.0hPa。

流量計:測量不確定度≤1%。

鉑電阻溫度計:(Pt100)準確度≤0.3℃。

數字多用表:電壓測量不確定度5μV,電阻測量不確定度0.04Ω(電流1mA),或色譜儀檢定專用測量?jī)x。

4、標準物質

苯-甲苯溶液;

正十六熔-異辛烷溶液;

甲基對硫磷-無水乙醇溶液;

丙體六六六-異辛烷溶液;

偶氮苯-馬拉硫磷-異辛烷溶液;

氮(氦、氫)中甲烷標準氣體。

檢定項目

1、一般檢查檢查

1.1儀器應有下列標志;儀器名稱、型號、制造廠名、出廠日期和出廠編號,國內制造的儀器應標注制造計量器具許可證標志。

1.2 在正常操作條件下,用試驗液檢查氣源至儀器所有氣體通過的接頭,應無泄漏。

1.3 儀器的各調節旋鈕、按鍵,開關、指示燈工作正常。

2、載氣流速穩定性檢定

     選擇適當?shù)妮d氣流速,待穩定后,用流量計測量,連續測量6次,其平均值的相對標準偏差不大于1%。

3、溫度檢定

3.1  柱箱溫度穩定性檢定

    把鉑電阻溫度計連線連接到數字多用表(色譜儀檢定專用測量?jī)x)上,然后把溫度計的探頭固定在柱箱的中部,設定柱箱溫度為70℃,加熱升溫,待溫度穩定后,觀

察10min,每變化一個數記錄一次,求出數字多用表最大值與最小值所對應溫度差值,其差值與10min內溫度測量的算術平均值的比值,即為柱箱溫度穩定性。

3.2  程序升溫重復性檢定

  按3.1的檢定條件和檢定方法進行程序升溫重復性檢定。選定初溫50℃,終溫200℃.升溫速率10℃/min左右。待初溫穩定后,開始程序升溫,每分鐘記錄數據一次,直至終溫穩定。此實驗重復2~3次,求出相應點的最大相對偏差,其值≤2%。結果按下式計算。

相對偏差=

式中;tmax——相應點的最大溫度(℃);

tmin——相應點的最小溫度(℃);

t——相應點的平均溫度(℃)。

4、衰減器換檔誤差檢定

在各檢測器性能檢定條件下,檢查與檢測器相應的衰減器的誤差,待儀器穩定后,把儀器的信號輸出端連接到數字多用表(或色譜儀檢定專用測量?jī)x)上,在衰減為1時,測量一個電能值,再把衰減置于2,4,8……直至實際使用的最大檔,測量其電壓,相鄰二檔的誤差應小于1%。

5、TCD性能檢定

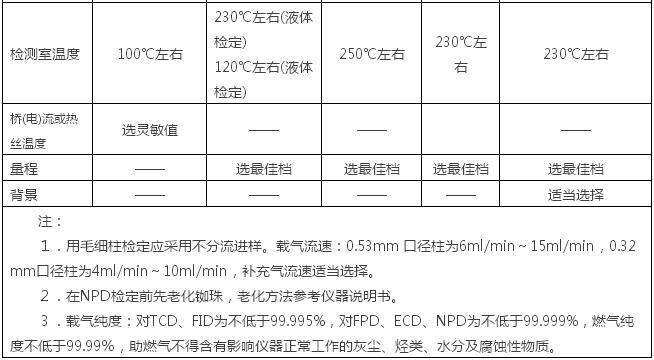

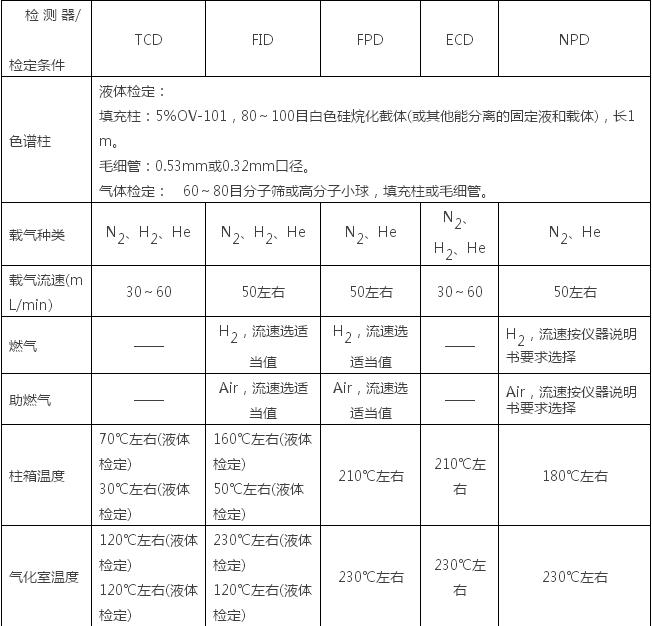

5.1檢定條件見下表2



5.2 基線噪聲和基線漂移檢定

按表2的檢定條件,選擇靈敏檔,設定橋流或熱絲溫度、待基線穩定后,調節輸出信號至記錄圖或顯示圖的中部,記錄基線半小時,測量并計算基線噪聲和基線漂移。

5.3 靈敏度檢定

根據儀器的總體用途,可按下面方法進行檢定。

用液體標準物質檢定:

  按上表的檢定條件,待基線檢定后,用校正的微量注射器,注入1~2μL5mg/mL或50mg/mL的苯—甲苯溶液,連續進樣六次,記錄苯峰面積。

用氣體標準物質檢定:

按表上的檢定條件,進入1μmoL/moL的CH4/N2,CH4/N2或CH4/He標準氣體,連續進校六次,記錄甲烷的面積。

5.4 靈敏度的計算:

         ...(1)

式中:STCD——TCD靈敏度(mV·ml/mg);

A——苯峰或甲烷峰面積算術平均值(mV·min);

W——苯或甲烷的進樣量;

FC——校正后的載氣流速(ml/min)。

用記錄器記錄峰面積時,苯峰或甲烷峰的半峰寬不小于5mm,峰高不低于記錄器滿量程的60%,(1)式中的峰面積A按(2)式計算。

  A=1.065C1C2A0K ...(2)

式中:A——苯峰或甲烷峰面積

C1——記錄器靈敏度

C2——記錄器紙速的倒數

A0——實測峰面積的算術平均值

K——衰減倍數。

6、 FID性能檢定

6.1基線噪聲和基線漂移檢定:

按表2的檢定條件,選擇較靈敏檔,點火并待基線穩定后,調節輸出信號至記錄圖或顯示圖中部,記錄半小時,測量并計算基線噪聲和基線漂移。

6.2 檢測限檢定:

根據儀器的具體用途,可按下面方法進行檢定。

用液體標準物質檢定:

  按表2的檢定條件,使儀器處于最佳運行狀態,待基線穩定后,用微量注射器注入1~2μl,濃度為100ng/μl或1,000ng/μl的正十六烷-異辛烷溶液,連續進樣六次,記錄正十六烷峰面積。

用氣體標準物質檢定:

按表2的檢定條件,進入100μmol/mol的CH4/N2標準氣體,連續進樣6次,記錄甲烷峰面積。

6.3 檢測限的計算:

        ... (4)

式中:DFID——FID檢測限(g/s);

        N——基線噪聲(A)

        W——正十六烷或甲烷的進樣量;

        A——正十六烷或甲烷峰面積的算術平均值(A·s)。

7、FPD性能檢定

7.1 基線噪聲和基線漂移檢定

     按表2的檢定條件,測量方法與6.1相同。

7.2 檢測限檢定

     按表2 的檢定條件,使儀器處于最佳運行狀態,待基線穩定后,用微量注射器注入濃度為10ng/μl 的甲基對硫磷-無水水乙醇溶液,進樣1μl~2μl,連續進校六次,記錄硫或磷的峰面積。

7.3 檢測限的計算:


式中:    DFPD——FPD對硫磷或磷的檢測限(g/s);

N——基線噪聲(mV)

A——磷峰面積的算術平均值(mV·s)

W——甲基對硫磷的進校量

h——硫的峰高(mV)

W1/4——硫的峰高1/4處的峰寬;8、 ECD性能檢測

8.1  基線噪聲和基線漂移檢定

   按表2 的檢定條件,選擇較靈敏檔,調節輸出信號至記錄圖或顯示圖的中部,待基線穩定后,記錄半小時。測量并計算基線噪聲和基線漂移。

8.2  檢測限檢定

   按表2 的檢定條件,使儀器處于最佳工作狀態,待基線穩定后,用微量注射注射器注入濃度為0.1ng/μl  的丙體六六六-異辛烷溶液。進樣1~2μl,連續進樣6次,記錄丙體六六六峰面積。

8.3 檢測限的計算

式中:D
